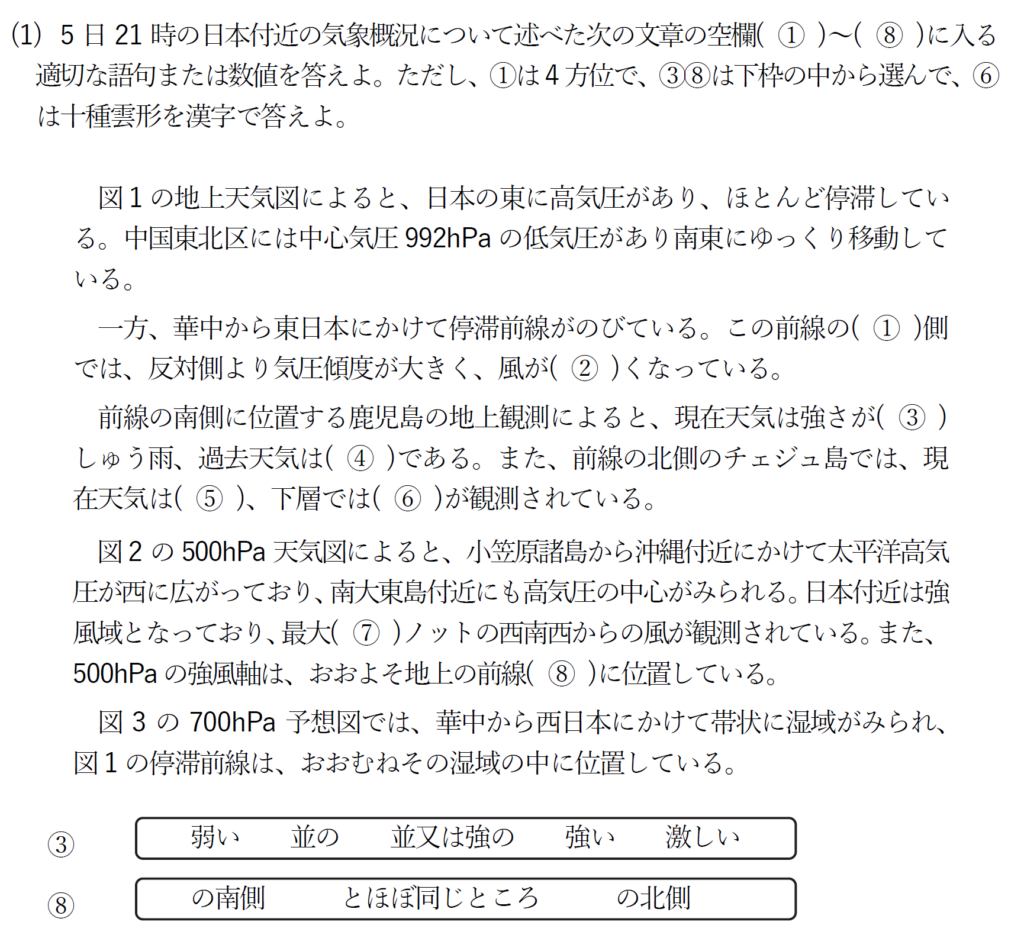

(1)
①前線の南側で等圧線の間隔が狭く、気圧傾度が大きくなっています。
②気圧傾度が大きいということは、風が強くなっています
③強さが並又は強ののしゅう雨の記号です。覚えておきましょう。
④過去天気はしゅう雨性降水の記号です。こちらも暗記問題なので落とせません。
⑤もやの記号です。霧が「≡」なので、覚えやすいです。
⑥層積雲の記号です。
⑦最大の風速は矢羽根の数より、40ノットとなります。
⑧比較的風速が大きい矢羽根は、5700mの等高度線の2本南側の等高度線に沿って分布しています。500hPa天気図の等高度線は60mごとに引かれていますので、答えは5820mとなります。

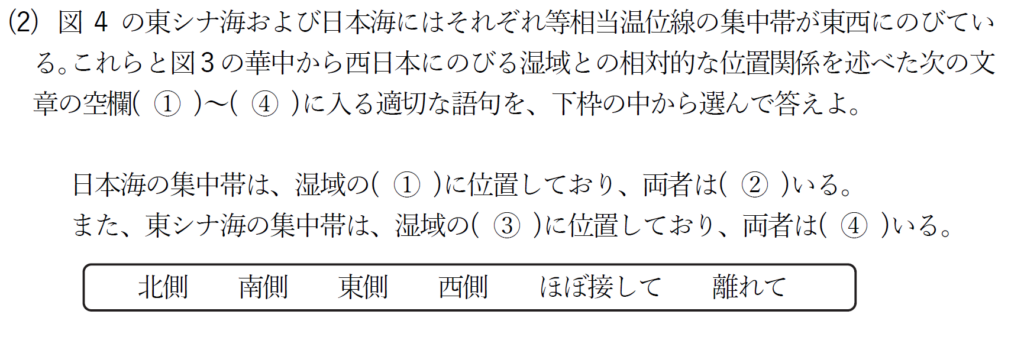

(2)
日本海と東シナ海の等相当温位線集中帯は、下記のとおり分布しています。
集中帯のおおよその位置を図3に落とし込みます。集中帯と湿域（網掛け）の位置関係がよくわかります。
①②日本海の集中帯は湿域の北側に離れて位置しています。
③④東シナ海の集中帯は湿域の北側にほぼ接して位置しています。

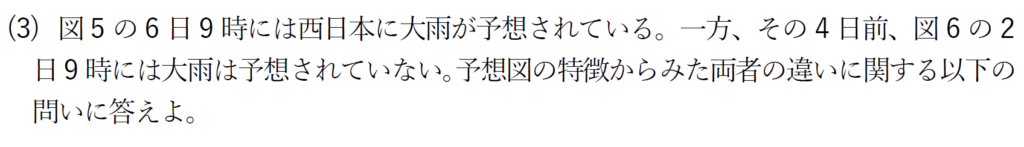

(3)
①
①地上天気図より、まずは気圧の配置について見てみます。6日9時では、西日本付近に2本の等圧線が通り、間隔が狭くなっています。一方で2日9時では、気圧傾度は小さく、1008hPaの線に挟まれ、Hマークがあるので気圧の尾根が位置することがわかります。
続いて風速についてです。6日9時には、東シナ海付近で20ノット程度の風速であるのに対し、2日9時では、10ノットや5ノット程度の風速であることがわかります。
よってこれらをまとめますと、
6日9時：等圧線が混んでおり、相対的に南西風が強い。
2日9時：気圧の尾根に位置して気圧傾度は小さく、風が弱い。

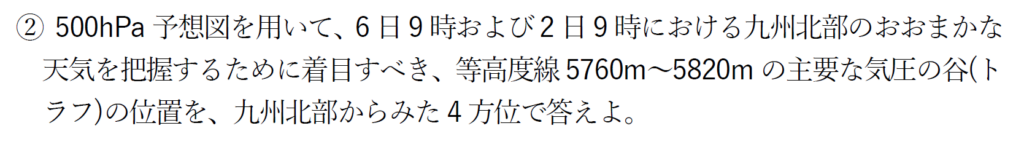

②
まずは、6日9時のトラフについてです。図5の左下の図で、5700～5760mの等高度線が下に凸になっている部分から正渦度極大点の+104と書かれた部分にかけてトラフが解析できます。
よってトラフは九州北部の西側にあります。
2日9時には、5760mの等高度線が下に凸になっているところから正渦度極大点にかけてトラフを解析できます。よってトラフは九州北部の東側にあります。
③
条件に地衡風が吹いているものとするとあります。学科を思い出すと、地衡風は気圧傾度力に比例し、気圧の低い方を左手に見て、等圧線と平行に吹きます。つまり風速が大きいのは気圧傾度力が大きい=等圧線の間隔が狭い6日です。風向は等圧線と平行に気圧の低い方を左手に見る方向で、西南西となります。

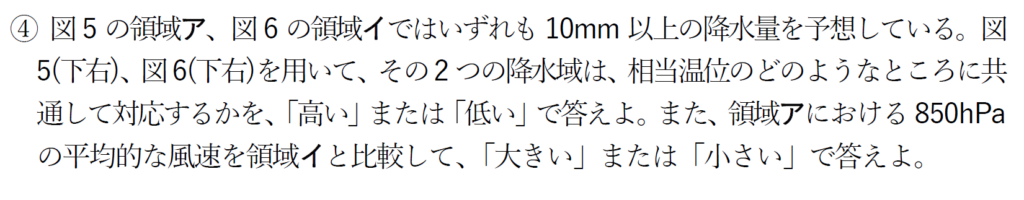

④
図5と図6の右下に領域アと領域イを落とし込んでいます。共通して相当温位の高い尾根の部分に位置しています。風速は領域アでは40ノット程度、領域イでは25ノット程度であり、領域アのほうが風速は大きいです。

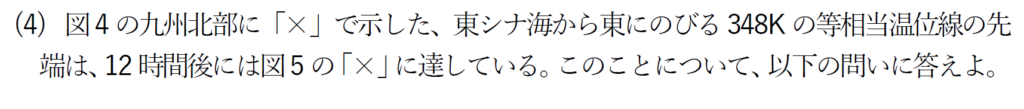

(4)
①
5日9時の☓の位置を6日9時の予想図に落とし込むと、地図上で12mm移動していることがわかります。北緯30°から40°までの600海里が地図上で40mmであるため、実際の距離は
600海里×12mm/40mm=180海里
となります。12時間で180海里移動する速さは
180海里/12h=15ノットとなります。

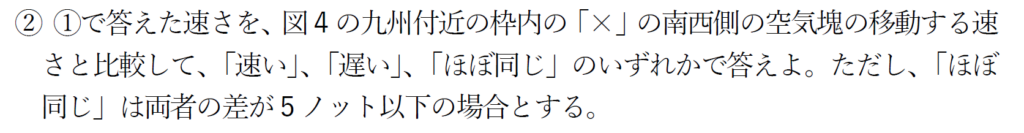

②
図4の☓印の南西側の空気塊が移動する速さとはすなわち、☓印の南西側の風速です。図4から風速は40ノットと読み取れますので、①の15ノットはこれよりも遅いです。
先端部の移動が遅く、後面の移動が速いと風は収束しています。収束すれば大雨が降りやすい。なんとなく出題者に誘導されているようですが、このような場合は意図を汲み取ってみてください。

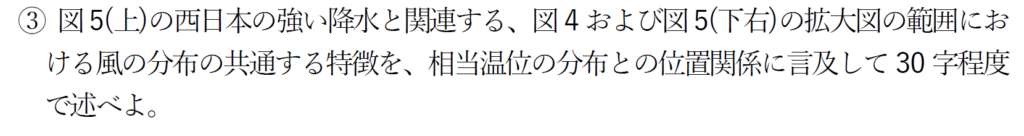

③
まず、相当温位の分布ですが、どちらも西南西から東北東に伸びるような分布です。
風速は、どちらも南西側で40ノット程度と大きく、高相当温位域の先端付近から15ノット程度に小さくなっているのがわかります。つまり、空気塊が前でつっかえている状況であり、先端部付近で収束していると言えます。
よって解答は、
東北東にのびる高相当温位域の先端付近で風が収束している。(28字)
(5)

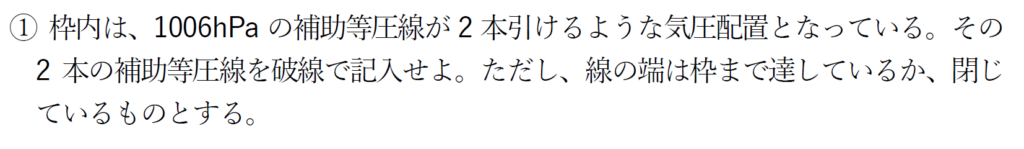

①
1004hPaの等圧線を青、1008hPaの等圧線を赤としています。▲を囲む等圧線が1004hPaか1008hPaは判断に迷うところですが、風向が低気圧性循環であることから、低圧部と判断することができるため1004hPaの等圧線となります。青い線と赤い線の間には必ず1006hPaの等圧線が1本入り、青い線同士の間には1006hPaの等圧線が入らないか、2本入るようなルールで作図します。1006hPaの等圧線を緑で表すと、上の図のように2本作図できます。右側は赤と青の間に1本、左側は青と青の間に2本となるように円を描くように書きます。このとき1006hPaは1004hPaよりも高圧であることからHマークを囲むようにしてください。
②
上述のとおり、周囲の風向が反時計回りであるため低圧部と言えるため、Lとなります。
