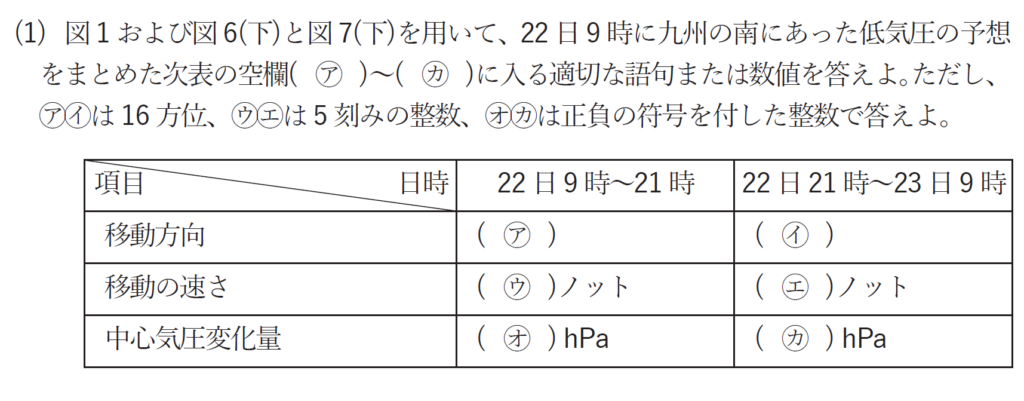

(1)
わかりやすい中心気圧の変化量から見ていきます。
1008hPa→1000hPa→972hPaと変化していますので、オとカは下記のとおりです。
オ-8hPa。
カ–28hPa。
次に移動の方向と速さについて見てみます。
それぞれの時間帯の低気圧中心を落とし込みます。
移動方向は、
ア東北東、
イ北東となります。
移動の速さについては、北緯30°から40°の600海里が地図上で40mmであることを利用して、それぞれの時間帯の低気圧の移動距離を求めます。
ウ22日9時から21時の12時間の移動距離は、地図上で40mmであるため、600海里となります。よって、移動の速さは600海里/12時間=50ノットとなります。
エ同様に22日21時から23日9時までの移動距離は、地図上で30mmであることから、450海里となりますので、450海里/12時間=37.5ノットとなり、5ノット刻みでは35ノットか40ノットとなります。どちらも正解となります。

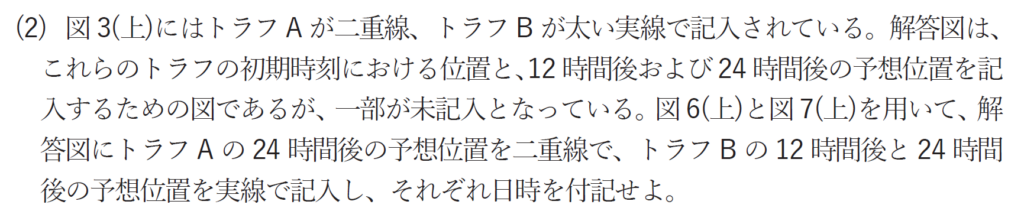

(2)
初期時刻において、トラフAは高度5040mから5160m付近、トラフBは5400mから5640m付近に位置していますので、それを目安に12時間後以降のトラフ位置を解析します。
12時間後のトラフBですが、初期時刻のトラフ位置から経度10°程度東の位置に+153と書かれた正渦度極大点があり、その付近で5400mや5460mの等高度線がやや曲率を持っていますので、このあたりにトラフBを解析することができます。なお負の渦度領域までトラフを解析することのないように、南縁は5520mまでとします。
次に24時間後です。まずトラフAは、初期時刻から12時間後までの移動距離を考慮に入れながら、24時間後のトラフの位置を予測します。北緯39°東経134°付近に正渦度極大点があり、その付近の等高度線が大きな曲率を持っていますので、トラフAを解析することができます。南縁をどこまで伸ばすかは解釈がわかれそうですが、曲率が小さくなる5280m付近までとしました。5400m付近の渦度0まで伸ばしても正解かもしれませんが、それを超えると間違いとなるはずです。

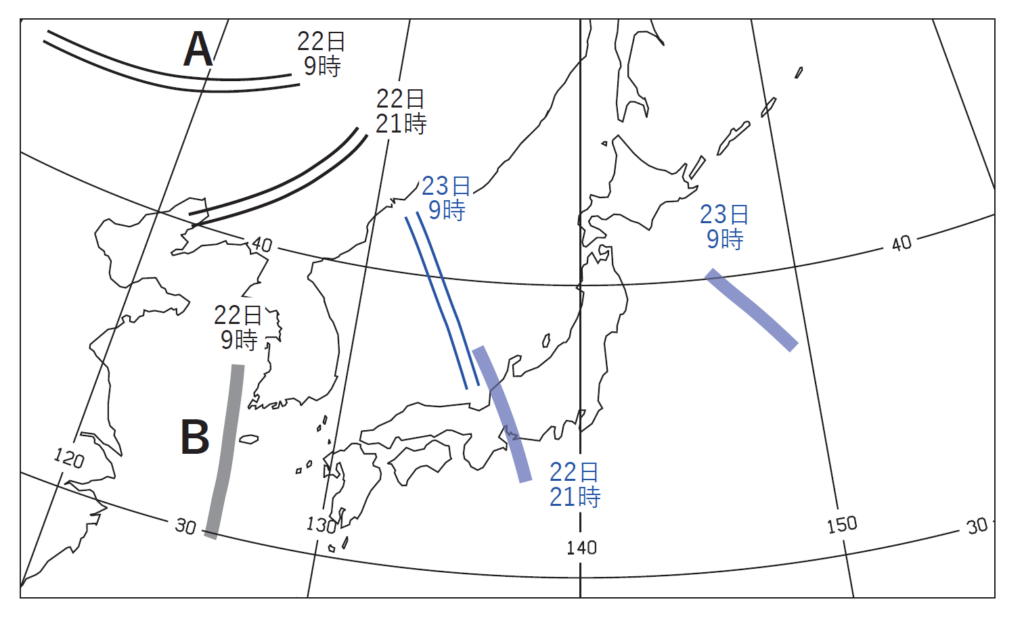

トラフBについても同様に12時間後のまでの移動速度から、ある程度の場所を決め、正渦度極大点と等高度線の曲率から、位置を確定します。+386の正渦度極大点と等高度線の曲率から上図のように解析しています。まとめると下記のようになります。

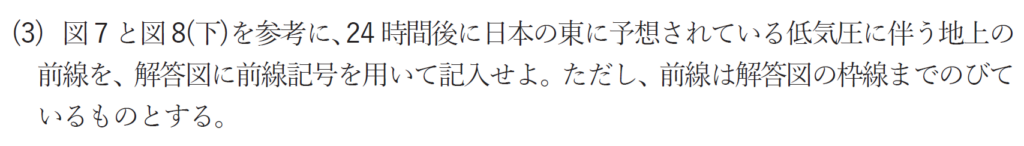

(3)
等温線集中帯の南縁はおおよそ6℃の等温線に対応しています。この6℃の等温線は低気圧の中心から南東方向に離れており、中心方向にくさび形に入り込んでいるので、下記のように閉塞前線を伴った低気圧であることがわかります。
寒冷前線と温暖前線を等温線集中帯の南縁である6℃の等温線に対応させ、低気圧の中心方向に凸になっている部分から中心方向に閉塞前線をかいています。また温暖前線は前線の南側で南西の風、北側で南東の風となっていますのでそのシアーラインに矛盾しないようにしています。寒冷前線についても、6℃の等温線に沿うだけでなく、寒冷前線の東で南西の風、西側で西の風となっていますので、そのシアーラインを考慮し、帯状の上昇流を通るように位置を調整しています。さらに、地上の気圧の谷を通るように微調整すると下記のように前線を解析することができます。

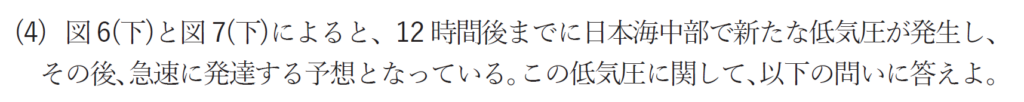

(4)

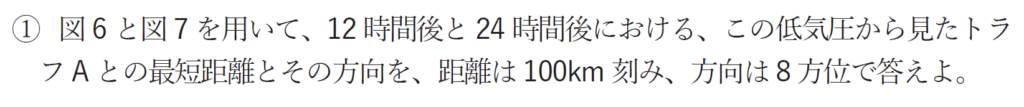

①
12時間後については、図6より、日本海中部の地上低気圧中心からみてトラフAは北西方向です。
距離については北緯30°から北緯40°の1111kmの距離が地図上で40mmであることを利用します。トラフと低気圧中心の地図上の距離は23mmなので、実際の距離は、
1111km✕23mm/40mm=638kmとなりますので、100km刻みでは600kmとなります。
12時間後についても同様に、方向は低気圧からみてトラフは南西。
距離は1111km✕11mm/40mm=306kmとなりますので、300kmが正解です。

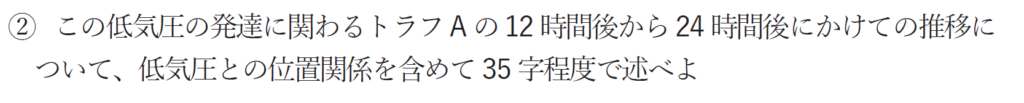

②
トラフと低気圧の位置関係について一枚の図に落とし込みます。
トラフが初期時刻から24時間後にかけて南東進していることがわかります。また12時間後よりも24時間後のほうが低気圧とトラフの距離が近いことがわかります。よって解答は、
トラフAは、深まりながら南東進し、低気圧の西側から低気圧に接近する。(34字)

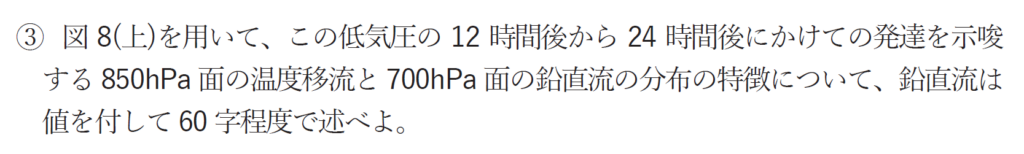

③
低気圧の発達と、温度移流、鉛直流の関係といえば、頻出問題であり、パターン化されています。それは進行方向前面（低気圧中心の東）で暖気移流と上昇流、進行方向後面（低気圧中心の西）で寒気移流と下降流であるというものです。ただ、これをそのまま書くのではなく、これをもとにして、予想図から読み取れる内容を答えてください。
まず、温度移流は低気圧の東側で暖気移流、西側で寒気移流となっているのが読み取れます。
鉛直流については値に言及するようにして考えます。鉛直流の分布は東側でも西側でも上昇流となっています。ただ東側では-41hPaの上昇流の極大が解析されていることがわかります。
これらをまとめますと
低気圧の東側で暖気移流、西側で寒気移流が予想され、低気圧の東側では最大で-41hPa/hの上昇流が予想されている。(57字)
