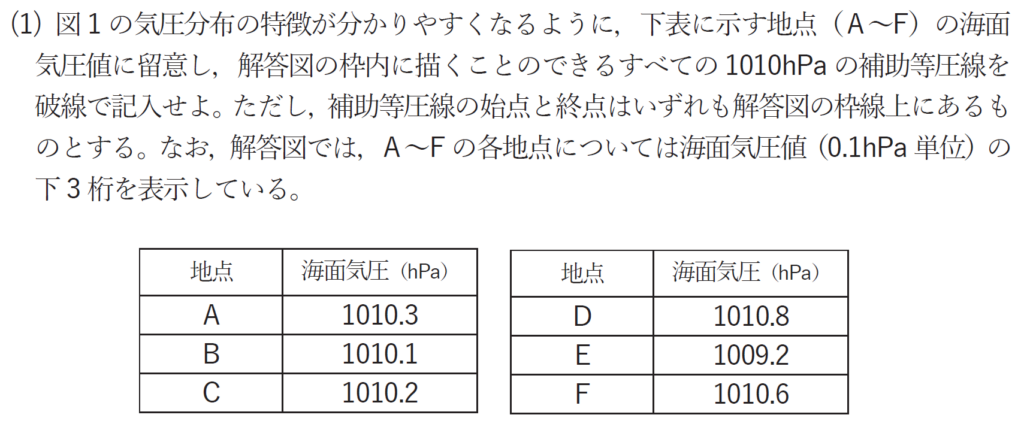

(1)
1010hPaより高い、1012hPaの等圧線と地点E以外の観測点を赤、1010hPaより低い、1008hPaの等圧線と地点Eを青で示すと上図のようになります。この図について、1010hPaの補助線は、赤と青の間を必ず通り、青と青や赤と赤の間は通らないようにするか2回通るようにするというルールで作図すると下記の緑線のようになります。

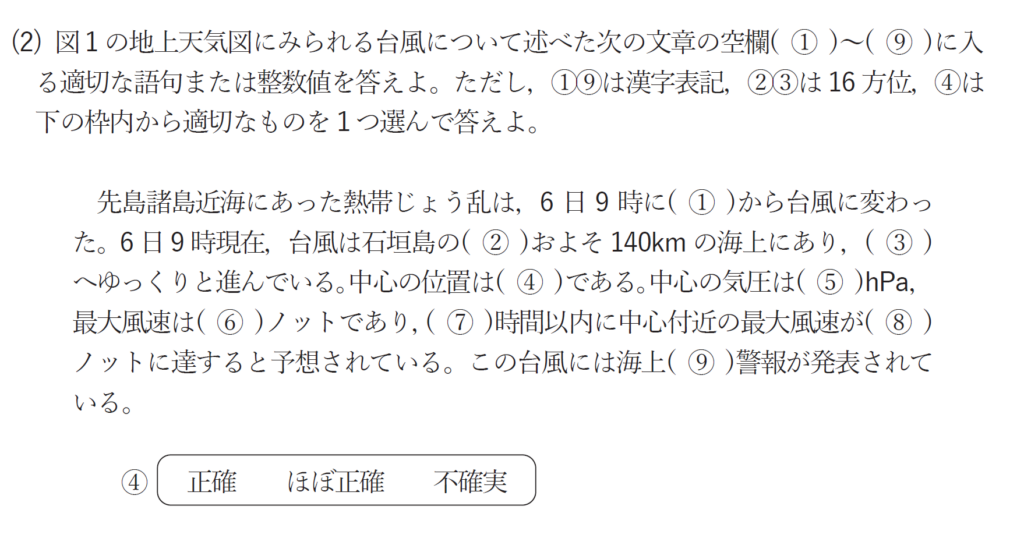

(2)
①UPGRADED FROM TDとありますが、熱帯低気圧から発達したという意味です。TDはTropical Depression=熱帯低気圧のことです。よって熱帯低気圧となります。
②台風の中心は石垣島の北北東にあります。
③NE SLOWLYは移動方向と速さを示しており、この場合北東へゆっくりと進んでいるという意味です。
④FAIRはほぼ正確という意味です。台風の中心の位置の制度はGOOD（正確）、FAIR（ほぼ正確）、POOR（不確実）で表されます。それぞれの中心位置の確度は30海里以内、30海里超で60海里以内、60海里超となっています。
⑤1002hPaと書かれています。
⑥MAX WINDが最大風速ですので35ノットとなります。
⑦⑧これも決まった表現ですが、24時間以内に中心付近の最大風速が50ノットになるいうことです。
⑨SWは海上暴風警報です。

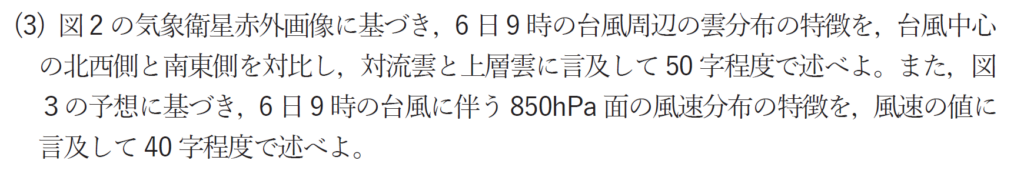

(3)
まず、赤外画像における台風中心付近の雲分布についてですが、中心付近の雲域は非常に白く団塊状に写っているため、発達した積乱雲であることがわかります。このあたりの雲分布を問題文の指示通りに中心の北西側と南東側を比較してみますと、北西側は雲が少なく、南東側は雲頂高度の高い雲が多く広がっているのがわかります。
上層雲に言及するように書かれていますので注目しますと、南東では雲が中心から、時計回りに回転するように広がっているのがわかります。学科試験の範囲でもありますが、台風は圏界面付近では発散場となっており、中心から少し離れたところで、空気塊が高気圧性循環（時計回り）で吹き出しているのです。
今回の赤外画像では、中心の南東側でこの現象が見られるのです。
これらをまとめますと、
北西側は雲が少なく、南東側に発達した対流雲があり、その上部から吹き出した上層雲が南へ広がっている。（49字）
次に、台風に伴う850hPa面の風速分布についてですが、台風の風速は、進行方向の右側では、台風の進行方向と風向が一致するため、風速が大きくなり、進行方向の左側では、台風の進行方向と風向が反対向きとなり、風速が小さくなります。これを念頭に置いて、図3を見てみます。
台風の進行方向の右側である南東側で風速が大きく、左側の北西側で風速が小さいことがわかります。これを風速の値に触れてまとめますと、
南東側で相対的に強く、最大40ノットに達するが、北西側は最大15ノットで弱い。（39字）
となります。
(4)

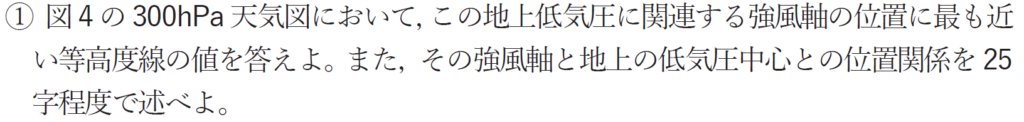

①
強風軸の解析問題です。
図4の等風速線の尾根を繋いでいくと、上の図のような強風軸が描けます。
300hPa天気図の等高度線は120mごとに書かれていますので、強風軸は9480mの等高度線に一番近いことになります。
また、☓で示した地上低気圧中心の位置のほぼ真上に強風軸が位置していることがわかりますので、
地上低気圧と強風軸の位置関係は、
強風軸は地上の低気圧中心のほぼ真上を通っている。（24字）
となります。

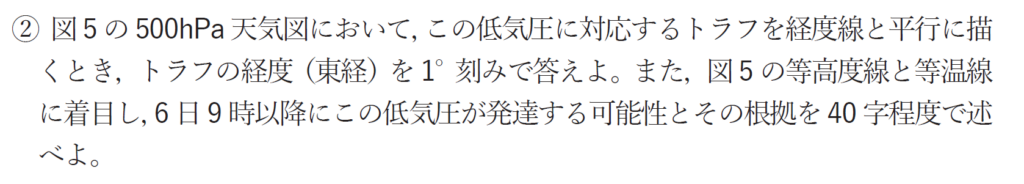

②
トラフは等高度線の谷を結ぶことで解析できます。
5700mの等高度線の谷の先端から5760mの等高度線の緩やかな曲線に、経線と平行に南北にトラフ作図すると上図のようになります。よって東経129°にトラフが確認できます。
次に等高度線と等温線に注目して、低気圧が発達するかを答えよとのことです。先ほど等高度線からトラフを解析したので、トラフと等温線に着目します。低気圧の中心からみてトラフが西側にあるため、発達するように思えます。
しかし、トラフに対して、青で示した温度場の谷が先行しており、寒気がトラフの東側に位置しています。低気圧の発達のためには、西側の寒気が南下、東側の暖気が上昇することが必要ですので、この低気圧は発達の可能性は低くなっています。
まとめますと
寒気がトラフに先行し、トラフの西側に寒気が無いため、発達する可能性は低い。（37字）

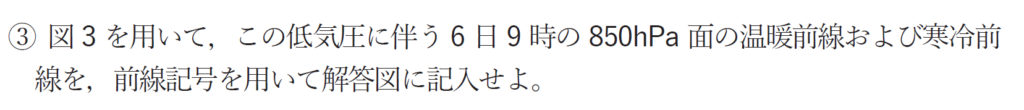

③
③暖前線と寒冷前線を記載するように求められていることや、①で強風軸が低気圧中心の真上にあったことから、今回の前線は閉塞していないようです。
等相当温位線集中帯の南縁に沿って、また今回は、寒冷前線の西側のでは西よりの風、東側では南西の風になっているところが多いので、それを考慮しながら調整して作図すると以下のようになります。
なお、温暖前線については、等相当温位線の間隔が開き始める、東経150°付近まで描画しました。
