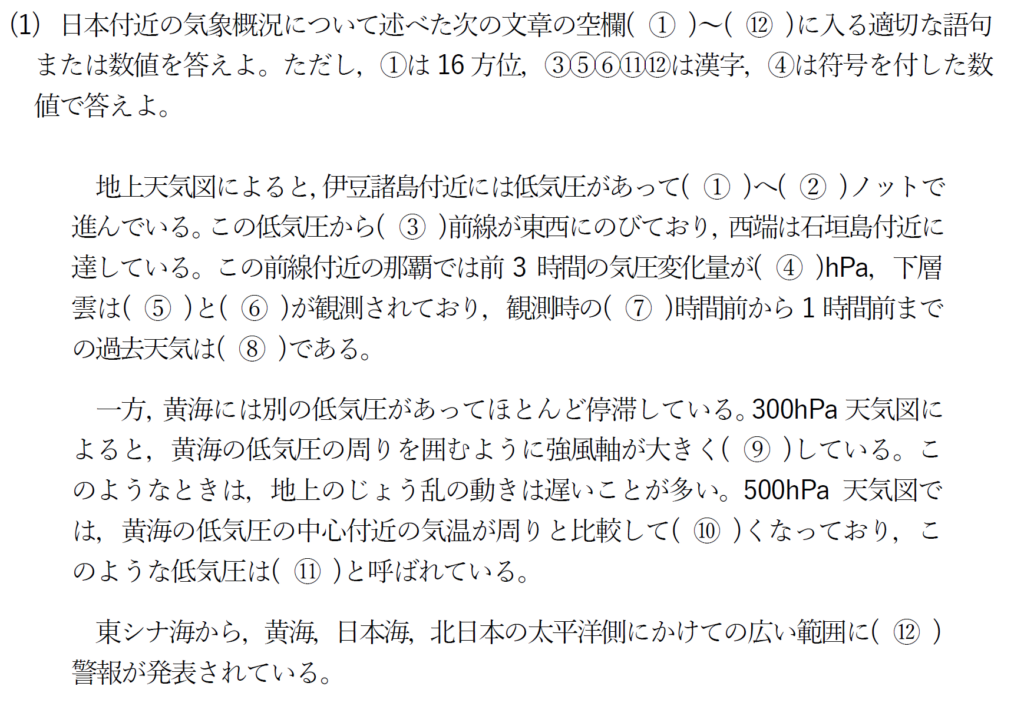

(1)
①低気圧は矢印の向き東北東に進んでいます。
②10KTを読み取り、10ktで進んでいます
③停滞前線の記号です。
④+09とあるので、気圧変化量は+0.9hPaです。9hPaではありません。
⑤⑥層積雲と積雲の記号です。順不同です。
⑦過去天気は観測時の6時間前から1時間前の天気です。
⑧しゅう雨性降水の記号です。
⑨強風軸が東西方向ではなく、大きく南側に張り出しています。このような場合は強風軸が蛇行しているという表現が使われます。
⑩低気圧中心付近に、温度の極小域であるCがありますので、中心付近の気温は低いです。
⑪上空の寒気を伴った低気圧は、寒冷低気圧と呼ばれます。寒冷渦も同じものと考えてよいです。
⑫最初の図に戻りますが、FOG［W］は海上濃霧警報です。

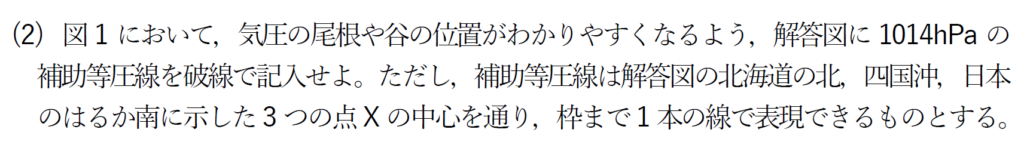

(2)
まず、補助等圧線と同じ1014hPaを緑、それより高い1016hPaを赤、低い1012hPaを青で着色すると以下のようになります。
ここで、赤と青の間には緑が1本入り、青と青、もしくは赤と赤となる部分の間には、緑が0本か2本となるように緑の線（1014hPa）を引いていきます。例えば、日本のはるか南の✕と四国沖の✕を南北に直接つなげたくなりますが、停滞前線の東西の1012hPaの等圧線を1本の1014hPaの等圧線で分断することはできません。一方で、関東の南の低気圧の東側の1012hPaと1016hPaの等圧線の間には必ず1本の1014hPaの等圧線が必要なので、低気圧の東側を回り込んで日本のはるか南の✕と四国沖の✕がつながる形になります。これらをまとめると下記のようになります。
(3)
赤外画像に低気圧中心を落とし込んでいます。一般的に赤外画像では、明るく写っている雲ほど温度が低い（=雲頂高度が高い）と言えます。中心付近や、西側の雲頂高度は低く、東側では団塊状の雲が非常に明るく写っていることから雲頂高度が高いことがわかります。以上のことから
地上低気圧の中心付近では雲頂高度が低く、中心の東側では雲頂の高い雲が南北に連なって（並んで）いる。（44字）
ちなみに学科の復習となりますが、寒冷低気圧付近では上空の寒気を伴っている状況で、下層では低気圧性循環の影響で、中心の東から南側にかけては南よりの風で暖湿空気が流入しやすいため、対流不安定となり積乱雲が発達しやすいのです。寒冷低気圧の南東象限で天候が悪くなりやすいというのはこのようなメカニズムによるものです。
これらをの背景を踏まえるとこの問題も解きやすいのではないでしょうか？

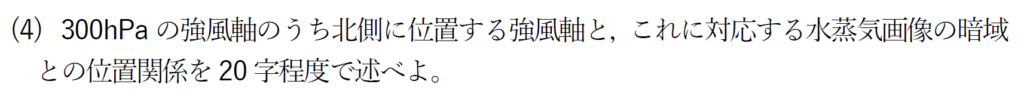

(4)
まず300hPaの強風軸を解析します。問題文から複数の強風軸が解析できるのではないかと考えます。
等風速線の尾根を結ぶと上図のようになります。南側では80kt以上の領域を通る強風軸、北側では、黄海の低気圧の西側に回り込むように伸びる40ktと60ktの尾根を通る強風軸です。今回はこの北側に位置する強風軸について考えます。
水蒸気画像のとの関係は上図のようになります。強風軸は水蒸気画像の暗域と明域の境界（バウンダリー）付近に対応するのが一般的です。今回はおおよそ強風軸の位置が水蒸気画像の暗域に対応しているのがわかりますので、それを述べます。
暗域は、強風軸とほぼ同じ位置にある。（17字）

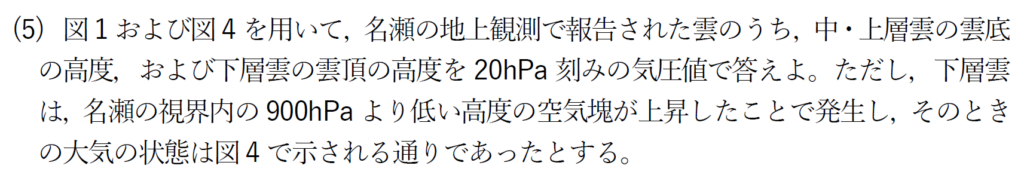

(5)
まず中・上層雲の雲底高度ですが、特に指定がない場合、湿数が3℃以下の部分では、空気が湿潤であり雲があると考えてよいです。大気の中層600hPa付近は湿数が大きく乾燥していますが、420hPaより上層は湿数が小さく湿潤です。ここから上に雲があると考えられますので、この420hPaが中・上層雲の雲底高度です。
次に下層雲の雲頂高度です。問題文によると900hPaより低い空気塊が上昇したことにより発生したものとしているので、先程のように湿数をもとに判断するのではなく、実際に空気塊を持ち上げるシミュレーションをする必要があります。900hPaより低い空気塊はほぼ湿数0となっており、飽和していますので持ち上げていくと赤で示した湿潤断熱線に沿って温度が低下していきます。最下層から700hPaまでは湿潤断熱線で低下する空気塊の温度のほうが周囲の気温より高いことがわかります。よって空気塊は自由に上昇していきます。しかし700hPaに到達すると周囲の気温の方が空気塊の気温より高くなるため、空気塊は700hPaより上には上昇できなくなります。よって700hPaが雲頂高度となります。
