すでにトラフが低気圧中心に追いついていることから、閉塞段階に入っている可能性も踏まえて解答します。

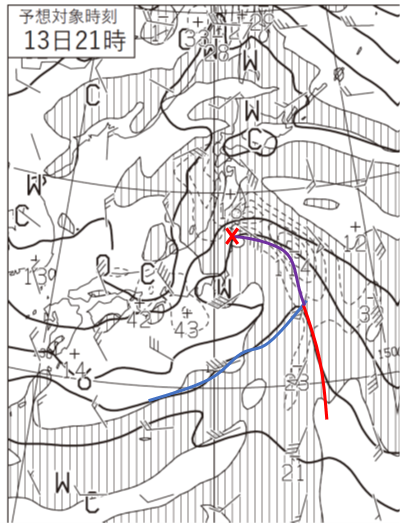

寒冷前線における6℃から9℃の等温線集中帯が低気圧中心から離れていますので、上の図のように閉塞前線をかく必要があります。
また、低気圧中心の前面の等温線が密であり、前面の方が後面よりも寒気が強いといえます。
よって、下の図のように寒冷前線面が温暖前線面に乗り上げるような閉塞をします。
よって閉塞前線は温暖前線面の方向にそってかかれることになります。（寒冷前線が温暖前線にのみこまれるイメージ）

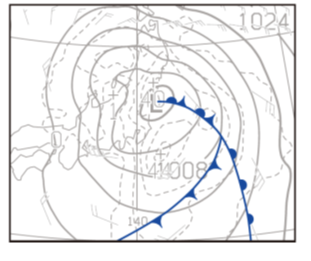

地上の気圧の谷に沿って修正すると上の図のように作図できます。
